如何鉴别“光学平台”质量优劣?

作者:天津中世沃克 浏览: 发表时间:2020-04-06 09:49:43

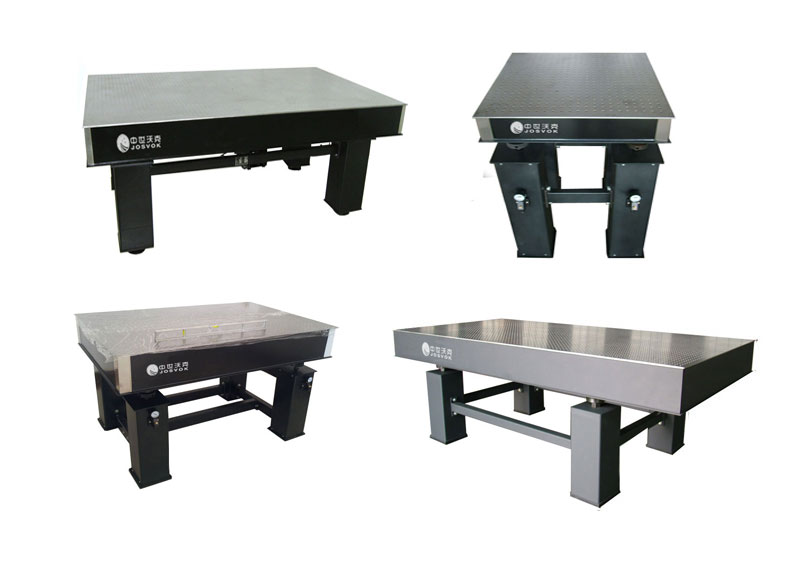

光学平台广泛应用于光学、电子、精密机械制造、冶金、航天、航空、航海、精密化工和无损检测等领域,以及其他机械行业的精密试验仪器、设备振动隔离的关键装置中,其动态力学特性的好坏直接影响试验结果的准确性和可靠性。仪器设备的微振动直接影响精密仪器设备的测量精度。随着精密隔振要求的提升,需要不断提高光学平台的振动隔离技术。

精密隔振系统设计需要考虑的环境微振动干扰是复杂的,包括:大型建筑物本身的摆动、地面或楼层间传来的振动、电动仪器和设备的振动、各类机械振动、声音引起的振动、外界街道交通引起的振动,甚至包括人员走动所引起的振动等。

精密的光学实验依赖于可靠的定位稳定性,工作区域内及附近的振动会造成光学部件间的相对运动,从而产生不可接受的偏移,这些偏移会导致:采集的图像模糊、光斑偏移造成无法采集数据或数据采集不准等现象,所以光学平台的选择对于提升实验精度,起着至关重要的作用。

从结构上来看,光学平台主要分为台面和支架两部分,所以光学平台的隔振性能取决于台面本身和支架的隔振性能,总体上说,光学平台的隔振,通过三个方面来实现。

通常来说,气浮式隔振支架性能优于阻尼式隔振支架,部分性能优异的隔振支架可以将外界振动(常见10~200Hz)减少一至两个数量级,要求台面有一定的刚性而且较轻(硬重比),这样的台面可以有效减少共振时的振幅。


台面的内部结构,除了负责减轻支架未能消除的外界振动外对于降低或消除因台面上的冲击和相对运动引起的振动,起到至关重要的作用。

优质的光学平台不仅需要高精度的机器设备来加工,更需要有高科技精度的检测手段与检测仪器来保证,也只有优质的光学平台才能保证高精度的科学实验、科学研究的正常进行。
