拼接光学平台的解决方案

作者:天津中世沃克 浏览: 发表时间:2020-05-02 08:42:37

1、拼接技术出现的背景

在一些光学、精密机械等需要振动隔离的环境中,往往需要一些非常规外形尺寸或者超大尺寸的隔振平台,限于运输、安装等过程中存在的困难以及一些复杂异形的加工难度,往往很难一蹴而就,拼接技术应运而生。

2、拼接方式

拼接式隔振平台的本质还是隔振平台,是标准的平台按照使用者的需求连接起来,达到实际的使用效果,采用拼接的方式,是实现这一目的的方法。

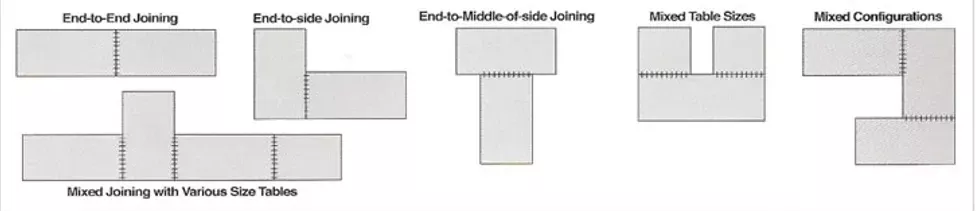

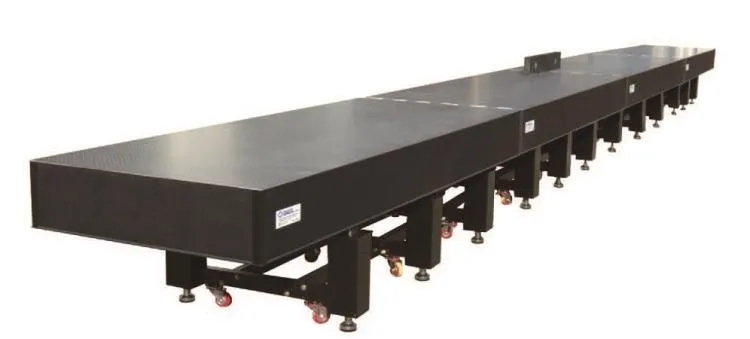

通过拼接技术,卓立汉光成功实现了更长、更宽的“一字”型或“L”型或“U”型等数十种组合拼接,满足了客户不同场合的应用。如:“一字”型在平行光管检测中的应用,“U”型地月通信接收模拟装置等。

3、拼接细节

卓立汉光拼接平台的双重连接方式主要由两张25mm厚钢板组成,两张钢板均安装在光学台面侧面,焊接在台面顶板与底板上。一张钢板上有一系列的螺纹孔,另一张钢板上有与之相匹配的连接螺栓。并且,一张钢板上有一对精密销孔,另一张钢板上有一对精密销,两个精密销起到定位作用。两张光学台面相互连接时,两端台面的整体平面度保持在0.5mm以下,螺栓连接好后,两张光学台面可以作为单张整体台面使用,可以像单张光学台面一样进行使用或移动。

4、平面度保证

平台完成拼接以后,拼接之处的平面度是检验拼接是否合格的重要指标。

检验工具:大理石量块 / 刀口尺

我公司接受各种外形尺寸的拼接平台的定制,欢迎随时咨询。
